Miêu tả chung:

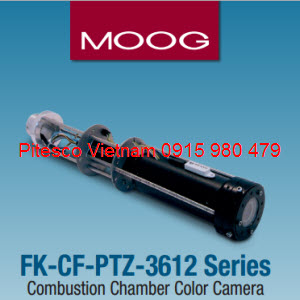

• Model FK-CF-PTZ-3612-2-IQ-R1 thuộc series Pieper FK-CF-PTZ-3612, là dòng camera chuyên dụng dùng giám sát nhiệt độ ngọn lửa lò trong các nhà máy xi măng, gang thép, gốm sứ, gương kính, vv.., chi tiết về series Camera Pieper:

Thông số kỹ thuật chi tiết:

ELECTRICAL
Cảm biến hình ảnh	Interline transfer color CCD operating in field mode 1/2 inch (6.45 x 4.84 mm) standard
Điểm ảnh	768 x 494 NTSC 752 x 582 PAL
Độ phân giải	NTSC: 460 H x 350 TV lines; PAL: 450 x 415
Xung nhịp	28.63636 MHz (NTSC) 28.375  MHz (PAL)
Đồng bộ	Xung đồng bộ tích hợp
Khung hình	30 fps (NTSC); 25 fps (PAL)
Độ nhạy	1/2 inch: 3 lux with full video, minimum gain
Cân bằng sáng	Auto or manual white balance, 2500 to 9500 K
Gain	o to 32 dB gain control-either agc or menu selected manual adjustment
Video đầu ra	Simultaneous composite and S-video (NTSC or PAL)
Điều khiển ống kính	5 volt camera: manual iris only 12 volt camera: manual iris, auto iris, or dc iris
Kết nôi	RS-232C, 19,200 baud (fixed)
Nguồn nuôi	12 V dc  ±10 %
Công suất tiêu thụ	12 V: 4.2W (350mA)
MECHANICAL
Kích thước	1 x 1 x 3 inch, less lens
Trọng lượng	82 (g), less lens
Đấu nôi	Single 12-pin Hirose HR10A-10R-12PC
Nhiệt độ làm việc	-20 to 70°C operating



 Chi tiết Pieper FK-CF-PTZ-3612-2-IQ-R1

• Khi đặt hàng riêng lẻ, Pieper sẽ cung cấp Camera kèm theo bộ đồ gá chuyên dụng, giúp gắn Camera vào cùng với các ống kính của nó. Bộ đồ gá này có thể trượt tịnh tiến trên 03 guider lines, giúp dễ dàng điều chỉnh khi lắp với các loại ống kính khác nhau. Trên bộ đồ gá, phía đầu camera cũng được tạo sẵn một vài lỗ sẵn để lắp đặt với các guider line của ống kính, phía dưới camera, phần đồ gá này được hàn liền với vỏ ngoài của camera và cũng được gia công một số lỗ sẵn đề cài dây rắc nối điều khiển ống kính hoặc cảm biến nhiệt cho ống kính. Pieper FK-CF-PTZ-3612-2-IQ-R1 hỗ trợ khá nhiều loại ống kính, như Pieper FRO-7660-38-78-HG-A, Pieper FRO-9973-12-M hoặc Pieper FRO-MP-R70-7012-78-HT..., phụ thuộc vào từng ứng dụng lò xi măng, lò luyện thép hay lò đốt của nhà máy nhiệt điện.
• Về việc kết nối camera với hệ thống, Pieper FK-CF-PTZ-3612-2-IQ-R1 được trang bị 1 rắc 12 chân duy nhất bao gồm các chân chức năng:

ü      Chân nguồn Camera

ü      Chân nguồn cấp nguồn cho ống kính

ü      Chân đầu ra video dạng Analog

ü      Chân đầu ra định dạng S-video

ü      Chân truyền thông kết nối máy tính RS-232 theo chuẩn công nghiệp
